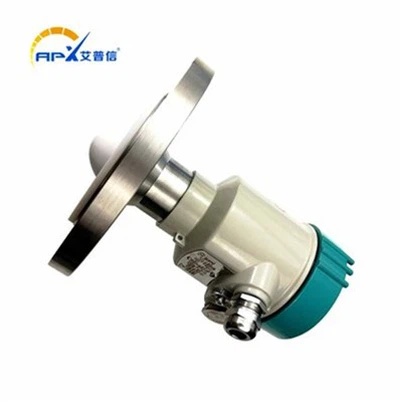

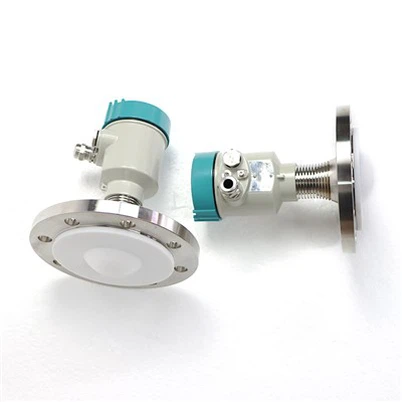

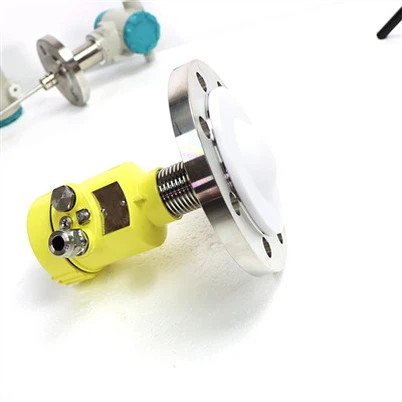

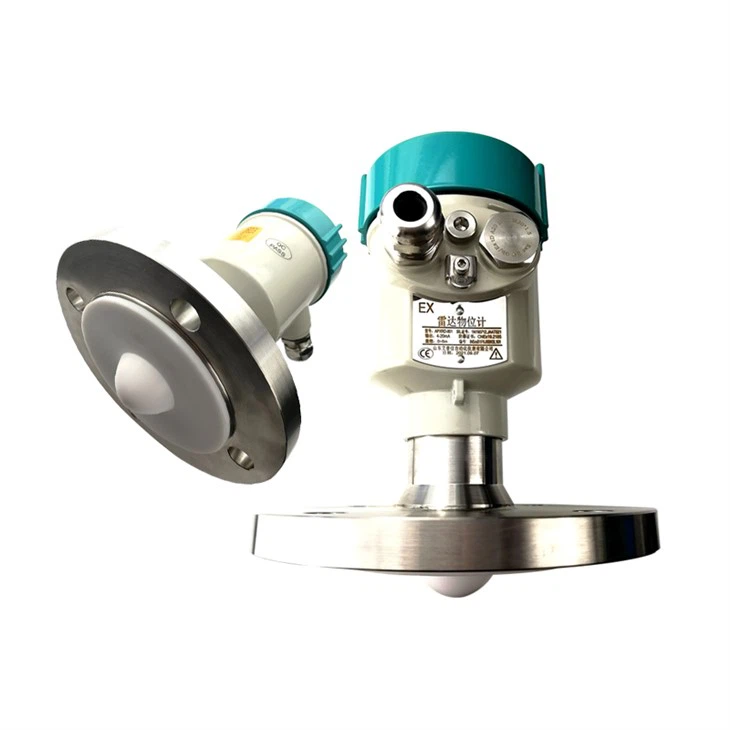

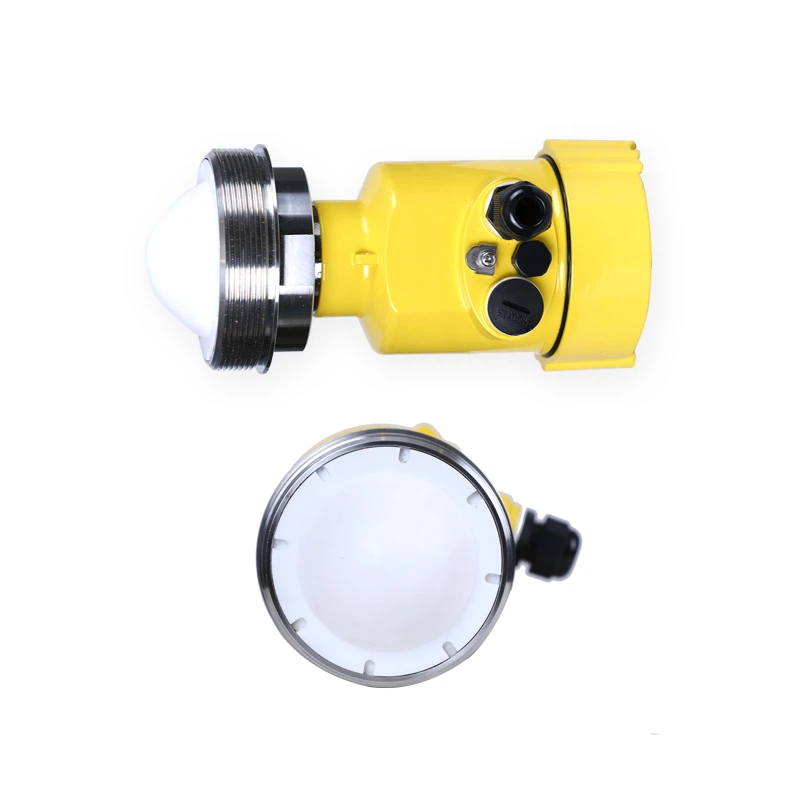

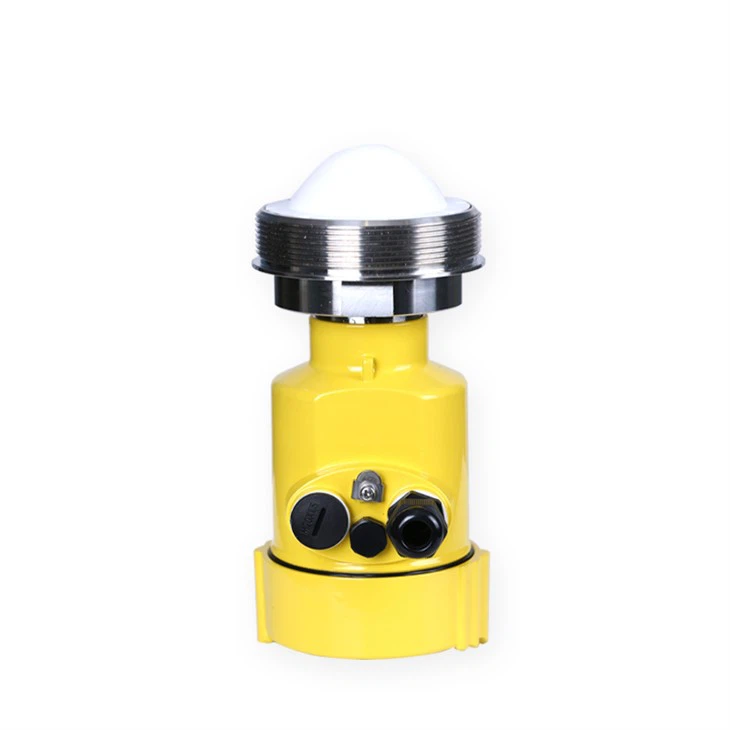

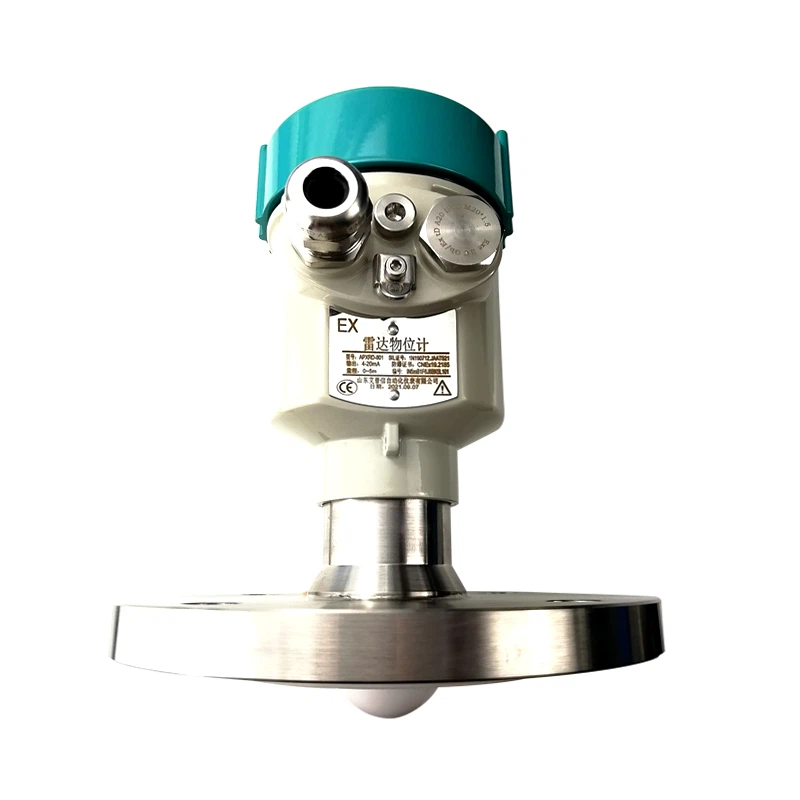

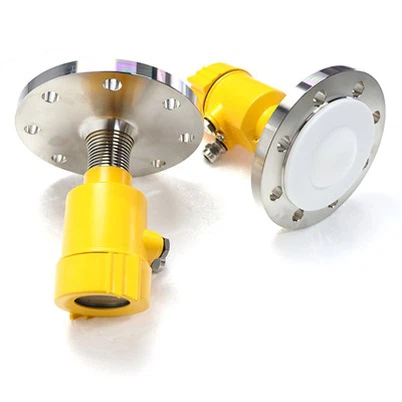

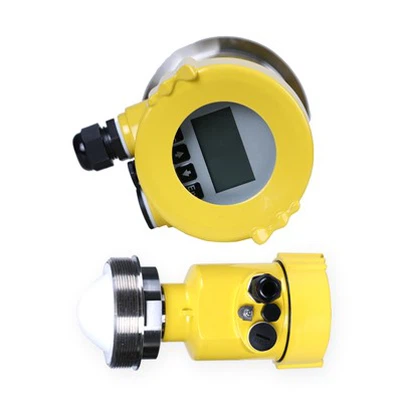

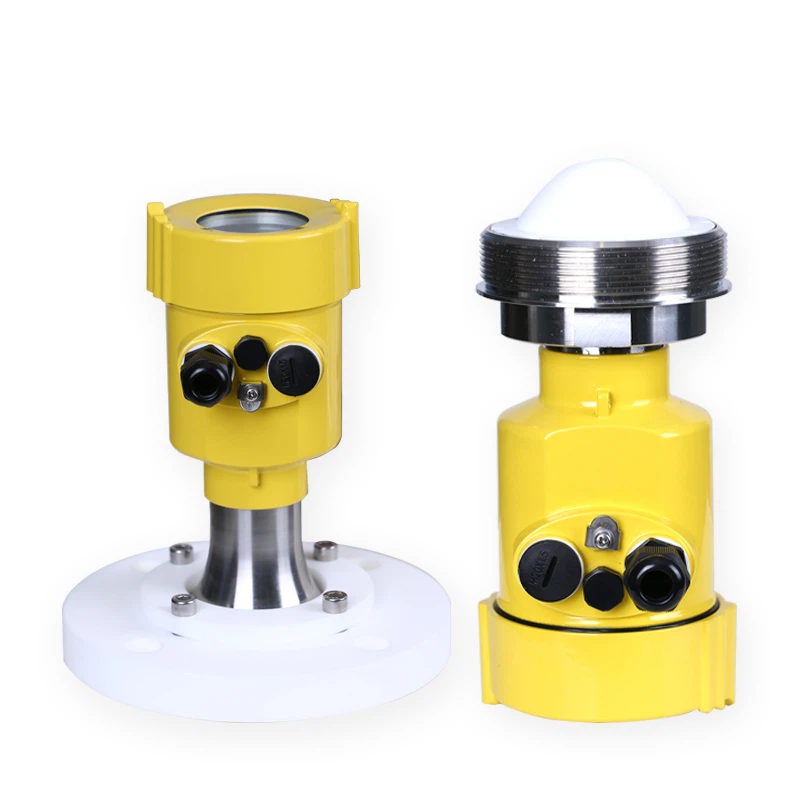

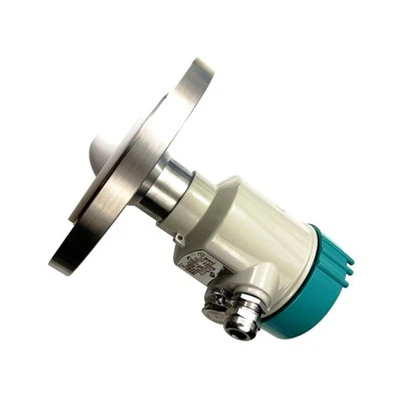

Radar CWFM

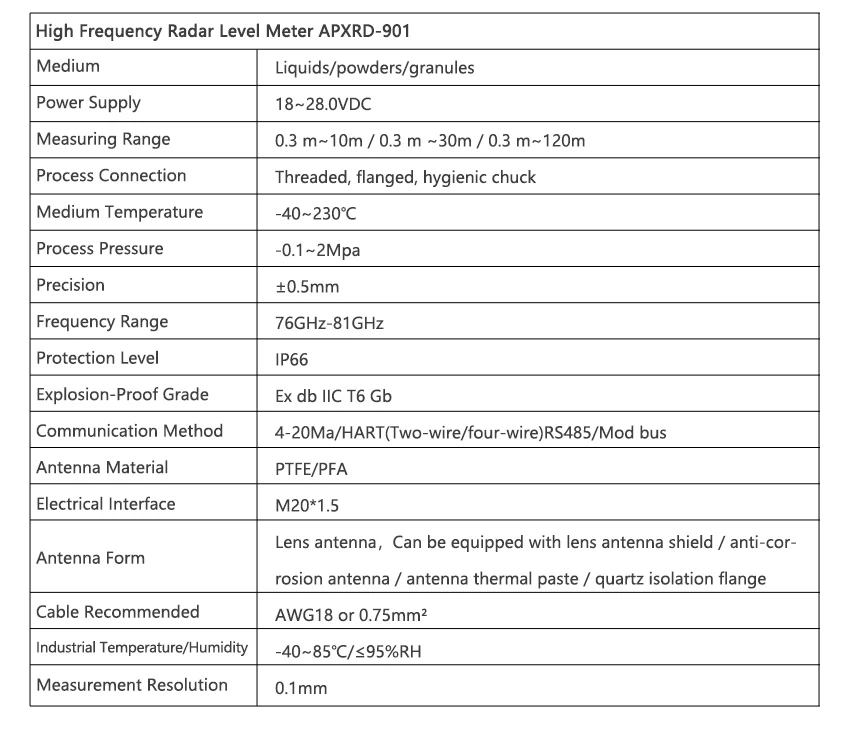

Parâmetro técnico

Introdução do produto:

O radar CWFM aplica sinais de alta frequência que variam linearmente durante o processo de medição. O sinal do medidor de nível do radar é emitido pela antena, refletido no plano medido, e o eco é recebido pela antena. A diferença de frequência entre a emissão e a recepção de eco do sinal de radar CWFM é usada para processamento adicional do sinal, e a diferença de frequência corresponde à distância de medição. Uma grande diferença de frequência deve ser aplicada a uma distância de medição maior. A diferença de frequência FFT é convertida em diferença espectral, que por sua vez converte a distância de medição. A diferença entre o nível do material e a distância de medição depende da altura do tanque vazio.

O radar CWFM é o primeiro medidor de nível de radar exclusivo com tecnologia de dois fios. O medidor de nível de radar possui tecnologia madura de antena sem contato, é fácil de manter, substitui interruptores, equipamentos de medição ultrassônicos e transmissores de pressão, tem baixo custo de cabo, alta precisão e alta repetibilidade.

O medidor de nível de radar de onda contínua com modulação de frequência é projetado com base no princípio da onda contínua de modulação de frequência. O instrumento adota um sinal de alta frequência de modulação de frequência linear, e sua frequência de transmissão varia com um determinado intervalo de tempo (frequência de varredura) e aumenta linearmente. Devido à variação da frequência de transmissão com o tempo de propagação do sinal e proporcional à distância do objeto refletido, a altura horizontal do material pode ser inferida com base na diferença entre a frequência de transmissão atual e a frequência de reflexão recebida.

A antena do radar CWFM emite pulsos de micro-ondas extremamente estreitos, que se propagam à velocidade da luz no espaço. Quando encontra a superfície do meio medido, parte de sua energia é refletida de volta e recebida pela mesma antena.

O intervalo de tempo entre a transmissão e a recepção dos pulsos é proporcional à distância da antena à superfície do meio medido. Devido à velocidade de propagação extremamente alta das ondas eletromagnéticas, é difícil confirmar o intervalo de tempo entre a transmissão e a recepção dos pulsos (na escala de nanossegundos).

O radar CWFM adota uma tecnologia especial de solução de correlação que pode identificar com precisão o intervalo de tempo entre a transmissão e a recepção dos pulsos, calculando ainda mais a distância da antena à superfície do meio medido.

O radar CWFM tornou-se o produto principal no mercado de instrumentos de medição de nível, dividido principalmente em radar CWFM e radar CWFM de onda guiada.

Características

1. O ângulo do feixe é relativamente pequeno, então a energia é mais concentrada e a capacidade anti-interferência é mais forte, melhorando muito a precisão e a confiabilidade da medição;

2. O tamanho da antena é pequeno, facilitando a instalação;

3. O ponto cego de medição é relativamente pequeno, então o efeito de medição do corpo do tanque pequeno também será bom;
4. O comprimento de onda é mais curto, tornando-o mais adequado para medir a altura horizontal de pequenas partículas em materiais;

5. O medidor de nível de líquido adota um método de medição sem contato, que não requer contato com materiais, portanto não apresenta desgaste nem poluição;
6. O sinal de saída do medidor de nível de radar de onda contínua de modulação de frequência pode ser selecionado entre (4-20) mA/Hart de dois fios, quatro fios ou protocolo RS485/MODBUS e suporta fonte de alimentação de quatro fios, com uma tensão tão baixo quanto 12VDC.

Aplicação do produto

O radar CWFM é adequado para medição contínua sem contato do nível de líquidos, lamas e partículas e é adequado para grandes mudanças de temperatura e pressão; Em situações onde existam gases inertes e voláteis.

O radar CWFM adota um método de medição de pulso de micro-ondas e pode operar normalmente dentro da faixa de frequência industrial. A energia do feixe é baixa e pode ser instalada em diversos recipientes ou tubulações metálicas e não metálicas, sem causar danos ao corpo humano e ao meio ambiente.

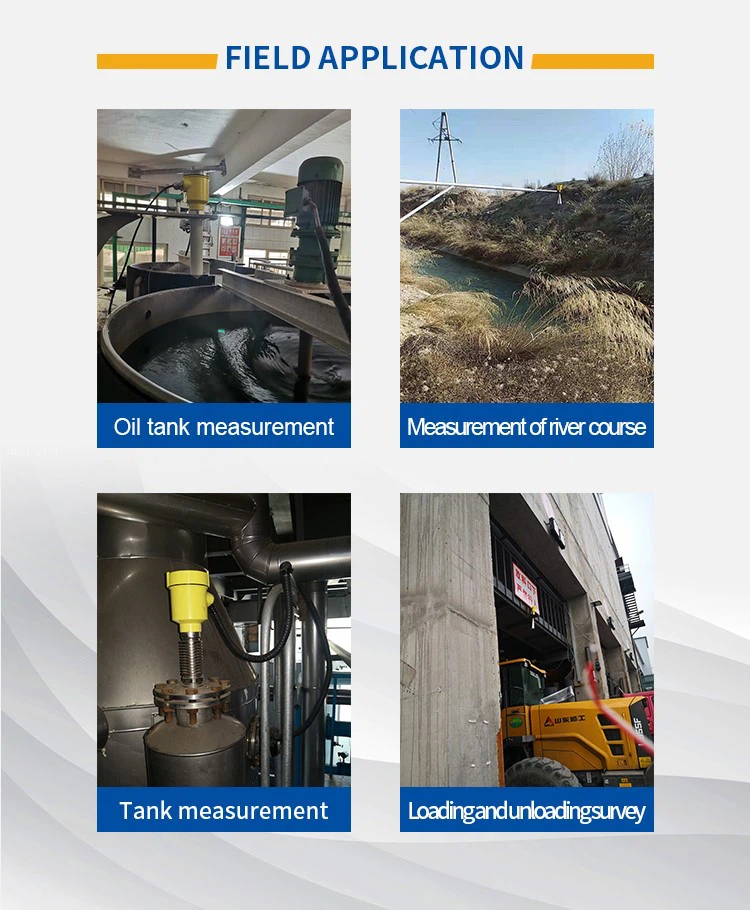

Detecção de rio, detecção de pó, detecção sólida, ácido, alcalino, material do tanque de detecção

Medição de corpos de tanques de produtos químicos Medição de pó de carvão e cimento Medição de usinas de tanques de óleo Medição de corrosão na indústria farmacêutica

Instruções de instalação

Distância recomendada (1) da parede à parede externa do tubo curto instalado:

A uma distância de 1/6 do diâmetro do tanque da parede do tanque, a distância mínima é de 200 mm.

Não pode ser instalado acima da entrada de alimentação (4).

Não pode ser instalado na posição central (3). Se instalado no centro, vários ecos falsos serão gerados e ecos de interferência causarão perda de sinal.

certificado

Período de garantia de 12 meses; Livre de manutenção vitalícia
