Qual é o processo de calibração dos sensores de nível do diapasão?

Ei! Como fornecedor de sensores de nível de diapasão, muitas vezes sou questionado sobre o processo de calibração desses dispositivos bacanas. Então, vamos mergulhar direto no assunto e explicar do que se trata o processo de calibração dos sensores de nível do diapasão.

Afinal, o que são sensores de nível do diapasão?

Antes de entrarmos no processo de calibração, vamos examinar rapidamente o que são sensores de nível de diapasão. Esses sensores funcionam segundo o princípio da vibração. O diapasão vibra em sua frequência natural quando está no ar. Mas quando entra em contato com um material líquido ou sólido, a frequência de vibração muda. Esta mudança na frequência é então detectada e usada para determinar o nível da substância. Eles são muito úteis em vários setores, desde alimentos e bebidas até produtos químicos e tratamento de águas residuais.

Por que a calibração é necessária?

A calibração é como ajustar o sensor de nível do diapasão. Com o tempo, fatores como mudanças de temperatura, desgaste mecânico e interferência elétrica podem prejudicar a precisão do sensor. Ao calibrar o sensor, garantimos que ele forneça leituras confiáveis ​​e precisas. Isto é crucial porque medições de nível imprecisas podem levar a todos os tipos de problemas, como enchimento excessivo ou insuficiente de tanques, o que pode ser caro e até perigoso em alguns casos.

O Processo de Calibração

Etapa 1: Preparação

Em primeiro lugar, você quer ter certeza de que possui todas as ferramentas e equipamentos certos. Você precisará de uma fonte de alimentação que atenda aos requisitos do sensor, um medidor de frequência para medir a frequência de vibração do diapasão e um menu de calibração ou software, se o seu sensor estiver equipado com ele.

Também é importante limpar muito bem o diapasão. Qualquer sujeira, detritos ou resíduos no garfo podem afetar sua vibração e prejudicar a calibração. Use uma escova macia e uma solução de limpeza suave recomendada pelo fabricante. Após a limpeza, deixe o garfo secar completamente.

Etapa 2: configuração inicial

Assim que o sensor estiver limpo e seco, instale-o na área de teste. Certifique-se de que esteja devidamente montado e alinhado. Você deseja imitar as condições operacionais reais o mais fielmente possível. Conecte o sensor à fonte de alimentação e ao medidor de frequência. Ligue a energia e deixe o sensor aquecer por alguns minutos para que atinja uma temperatura operacional estável.

Etapa 3: medindo a frequência do ar

Com o sensor no ar (ou seja, sem contato com o material cujo nível ele deve detectar), use o frequencímetro para medir a frequência de vibração do diapasão. Isso é chamado de “frequência aérea” e serve como base para a calibração. Anote essa frequência porque você precisará dela mais tarde.

Etapa 4: ajustando o limite

Agora é hora de definir o nível limite. Este é o ponto em que o sensor irá disparar um alarme ou um sinal de controle indicando que o nível atingiu um determinado ponto. Geralmente você pode fazer isso através do menu de calibração ou software.

Levamos em consideração a frequência do ar que medimos anteriormente. Com base nas propriedades do material que estamos medindo (como densidade e viscosidade), definimos a frequência limite para que o sensor detecte com precisão quando o material atinge a bifurcação. Por exemplo, se estivermos medindo um líquido com alta densidade, a mudança de frequência quando o garfo estiver submerso será mais significativa em comparação com um líquido de baixa densidade.

Passo 5: Verificação com o Material

Depois de definir o limite, é hora de testar o sensor com o material real. Introduza lentamente o material na área onde o diapasão está localizado até chegar ao garfo. A frequência da bifurcação deve mudar conforme o esperado. Compare a frequência medida com a frequência limite definida anteriormente.

Se o sensor não disparar no momento certo, pode ser necessário ajustar o limite novamente. Continue fazendo pequenos ajustes e testando novamente até que o sensor detecte com precisão o nível do material.

Etapa 6: verificações finais

Quando estiver satisfeito com a calibração, execute algumas verificações finais. Verifique a repetibilidade do sensor repetindo algumas vezes o processo de introdução e remoção do material. O sensor deve disparar consistentemente no mesmo nível.

Além disso, verifique se há alguma interferência elétrica. Você pode fazer isso usando um multímetro para medir os sinais elétricos do sensor. Quaisquer leituras anormais podem indicar interferência que precisa ser resolvida.

Tipos de sensores de nível e calibração do diapasão

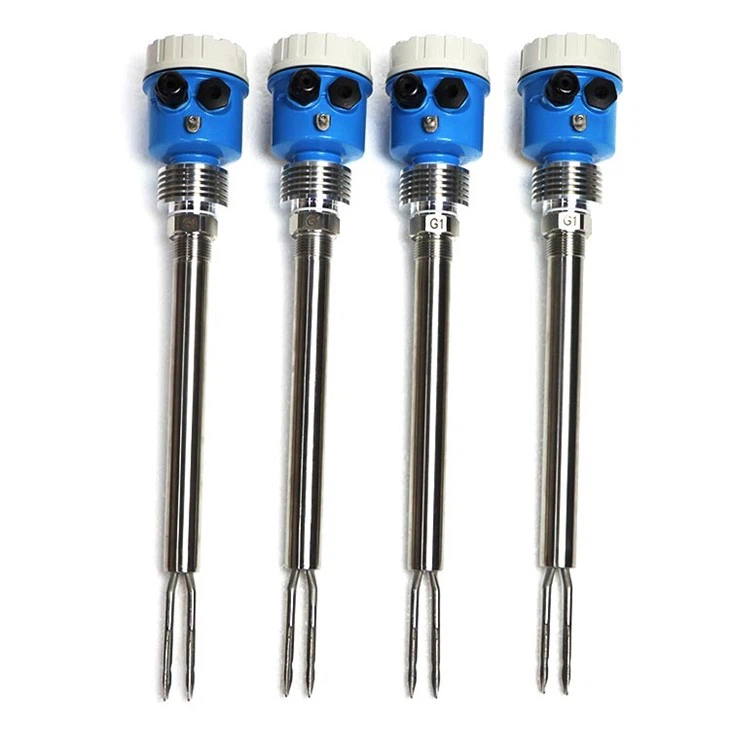

Existem diferentes tipos de sensores de nível de diapasão disponíveis no mercado. Por exemplo,Chave de nível tipo diapasãoé comumente usado para detecção de nível pontual. Muitas vezes são projetados para aplicações específicas, como em ambientes explosivos onde a segurança é uma prioridade máxima.

O processo de calibração para esses tipos de sensores é geralmente semelhante ao descrito acima, mas pode haver algumas considerações adicionais. Por exemplo, em ambientes explosivos, você precisa garantir que o processo de calibração seja realizado de forma que não crie fontes de ignição.

Outro tipo é oInterruptor horizontal de diapasão de alumínio personalizado. Este tipo de sensor é frequentemente usado em instalações horizontais e pode ter diferentes requisitos de montagem e calibração. Por exemplo, o alinhamento adequado do sensor horizontal é crucial para garantir a detecção precisa do nível.

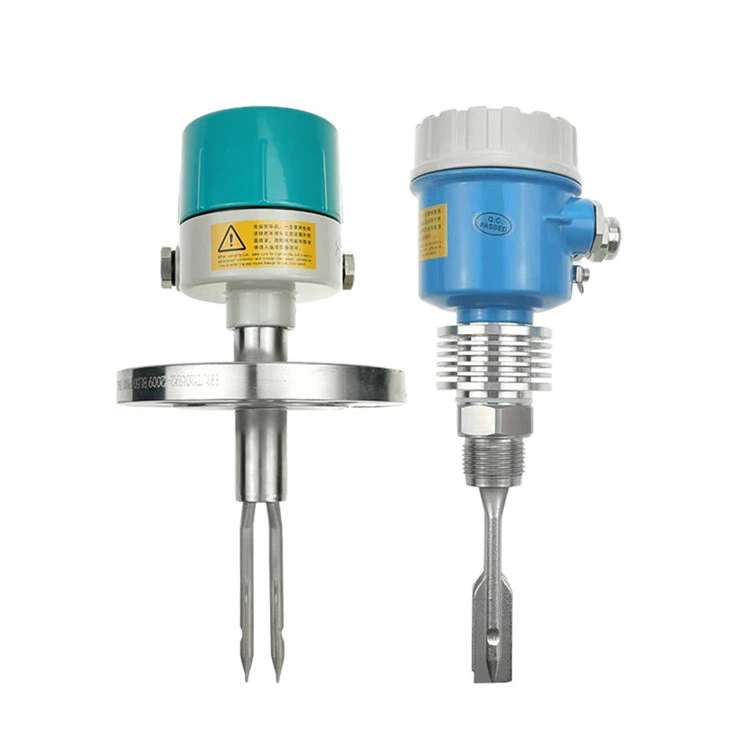

E claro, temos oSensor de interruptor de nível. Esses sensores são usados ​​para detectar quando um nível atinge um determinado limite, seja um nível máximo ou mínimo. A calibração desses sensores concentra-se na definição precisa dos níveis limite.

Dicas para uma calibração bem-sucedida

• Siga as instruções do fabricante: Cada sensor de nível do diapasão é um pouco diferente, portanto, consulte sempre o manual do fabricante para obter recomendações e procedimentos de calibração específicos.
• Documente tudo: Mantenha um registro de todas as etapas de calibração, incluindo a frequência do ar, configurações de limite e resultados de testes. Esta documentação pode ser útil para referência futura e para fins de auditoria.
• Treine sua equipe: Se sua equipe for responsável pela calibração dos sensores, certifique-se de que eles estejam bem treinados. O treinamento adequado pode evitar erros dispendiosos durante o processo de calibração.

Resumindo e convite para compra

Então, esse é o processo de calibração dos sensores de nível do diapasão em poucas palavras. Como fornecedor, temos o compromisso de fornecer sensores de alta qualidade que sejam fáceis de calibrar e manter. Esteja você procurando um sensor de nível pontual básico ou uma solução personalizada para uma aplicação específica, nós temos o que você precisa.

Se você está no mercado de sensores de nível de diapasão e deseja conversar sobre suas necessidades ou se precisar de informações mais detalhadas sobre o processo de calibração, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar o sensor perfeito para suas necessidades e garantir que ele esteja calibrado e funcionando perfeitamente.

Referências

• "Manual de Medição de Nível", Editora: XYZ Publishing
• Diversas documentações de fabricantes para sensores de nível de diapasão.
